1．真空高壓氣冷淬火技術
當前真空高壓氣冷淬火技術發(fā)展較快，相繼出現(xiàn)了負壓（＜1×105Pa）高流率氣冷、加壓（1×105～4×105Pa）氣冷、高壓（5×105～10×105Pa）氣冷、超高壓一（10×105～20×105Pa）氣冷等新技術，不但大幅度提高了真空氣冷淬火能力，且淬火后工件表面光亮度好，變形小，還有高效、節(jié)能、無污染等優(yōu)點。
真空高壓氣冷淬火的用途是材料的淬火和回火，不銹鋼和特殊合金的固溶、時效，離子滲碳和碳氮共滲，以及真空燒結，釬焊后的冷卻和淬火。
用6×105Pa高壓氮氣冷卻淬火時、被冷卻的負載只能是松散型的，高速鋼（W6Mo5Cr4V2）可淬透至70～100mm，高合金熱作模具鋼（如 4Cr5MoSiV）可達25～100mm，高合金冷作模具鋼（如Cr12）可達80～100mm。
用10×105Pa高壓氮氣冷卻淬火時，被冷卻負載可以是密集型的，比6×105Pa冷卻時負載密度提高約30％～4O％。
用20×105Pa超高壓氮氣或氦氣和氮氣的混合氣冷卻淬火時，被冷卻負載是密集的并可捆綁在一起。其密度較6×105Pa氮氣冷卻時提高80％～150％，可冷卻所有的高速鋼、高合金鋼、熱作工模具鋼及Cr13％的鉻鋼和較多的合金油淬鋼，如較大尺寸的9Mn2V鋼。
具有單獨冷卻室的雙室氣冷淬火爐的冷卻能力優(yōu)于相同類型的單室爐。2×105Pa氮氣冷卻的雙室爐的冷卻效果和4×105Pa的單室爐相當。但運行成本、維修成本低。由于我國基礎材料工業(yè)（石墨、鉬材等）和配套元器件（電動機）等水平有待提高。所以在提高6×105Pa單室高壓真空護質(zhì)量的同時，發(fā)展雙室加壓和高壓氣冷淬火爐比較符合我國的國情。
2．真空高壓氣冷等溫淬火

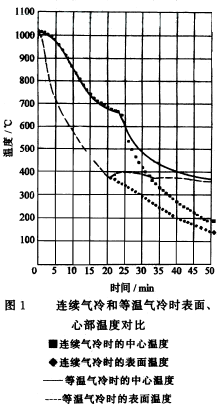

形狀復雜的較大工件從高溫連續(xù)進行快速冷卻時容易產(chǎn)生變形甚至裂紋。以往可用鹽浴等溫淬火解決。在單室真空高壓氣冷淬火爐中能否進行氣冷等溫淬火呢？圖1為在帶有對流加熱功能的單室高壓氣冷淬火爐中對兩組φ320mm×120mm兩塊疊裝的碳素結構鋼用不同冷卻方式淬火后的對化結果。圖中一組曲線是在102O℃加熱后，在6×105Pa壓力下連續(xù)用高純氮氣冷卻（風向是上、下相互交替，40s切換一次）的結果。另一組是對試樣表面、心部進行370℃時的控制冷卻。從兩組曲線的對比可以看出，心部溫度通過50O℃的時間（半冷時間）只差約2min。從表面進行控制冷卻開始到心部溫度到達370℃附近，需27min。由此可見，在單室真空高壓氣淬火爐進行等溫氣冷淬火是可行的。
3．真空滲氮技術
|
