在現今的機械產品的設計中標準件所占的比重越來越大，為了避免重復勞動，迫切需要建立一套符合企業自身條件的標準件庫。同時標準件庫的建立和使用可以提高了企業的設計效率和質量。而目前國內較為流行的一些國外三維CAD軟件都沒有提供相應的國標庫，或者需要企業進行額外的二次開發。企業在利用這些軟件開發機械產品的過程中還要做許多的其它一些工作。由于標準件的種類和數量都很多，這樣往往使設計人員進行重復的勞動。國外軟件對于國內的工程師來說，無論是使用的習慣還是國標化方面或多或少的都會存在一些問題。以下就對Solid2000及其所內置的標準件庫作一簡要介紹。
Solid2000標準件庫簡介
Solid2000標準件庫中除了提供完備的國標（GB）標準件外，還提供國軍標（GJB）和航空（HB）航天（QJ）標準的內容，并且其標準件的版本與國家標準是同步更新的。
圖一為它的標準件界面
在國家標準中軟件提供有墊圈、螺栓、螺釘、軸承等常用標準件。軟件還提供有多種的查詢方法，只要知道標準件的代號就可以直接進行查詢，免去手動搜索的繁瑣。標準件的規格是完全按照國標中規定的系列尺寸來進行分類的，其查詢方法也完全一致。
一、自定義標準件庫

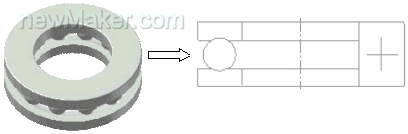

在國內企業中，由于具體情況的不同企業所需要的標準件庫也不相同。各個企業中往往存在數量較多的非標準件，這就需要軟件能夠自定義符合企業需要的標準件接口。Solid2000在這方面已經為廣大的用戶進行了周密的考慮,除了單個的零件可以定義為標準件之外，裝配件同樣也可以，包括各個零件之間的裝配關系都可以在標準件模塊中進行自定義,以此滿足各個企業不同應用的需要。同時它還支持自定義標準件剖切視圖的畫法。以下就做一一的介紹。
1、自定義標準件
首先我們利用Solid2000建立我們需要的模型，這里我們利用一個簡單的墊圈進行示例。如圖2
然后我們給需要驅動的尺寸進行命名。這里假使我們需要驅動墊圈的直徑為系列尺寸，則可以在其尺寸屬性中將其名稱設為某一標記字符，如D。見圖3
圖3
命名完成之后，在標準件目錄下新建一個文件夾，假設為山東拖拉機廠。然后利用軟件提供的自定義標準件功能在其分類中建立需要的類型，插入我們前面建立的墊圈模型，完成后其界面如圖4。這樣就完成了標準件類型的建立。
